지구 환경 문제, 에너지 문제 등이 갈수록 심각해지고 있는 가운데, 환경오염과 고갈 우려가 없는 에너지 생성수단으로서 태양전지가 주목받고 있다. 태양전지를 건물의 지붕 등 옥외에서 사용하는 경우, 일반적으로 태양전지의 모듈 형태로 사용한다.

태양전지 모듈은 태양전지 소자/태양전지 봉지재/태양전지 모듈용 보호 시트가 적층되어 이루어지는데  상기 태양전지 봉지재로서, 일반적으로 투명성, 유연성, 접착성 등이 우수한 에틸렌/아세트산비닐 공중합체나 에틸렌/알파-올레핀 공중합체 등이 사용된다.

태양전지 모듈은 일반적으로 외부에서 장기간 사용된다. 다수의 태양전지 모듈을 연결하여 높은 전압을 얻는 대용량 발전형 시스템에서, 설치된 장소의 온도 및 습도가 높아짐에 따라 봉지재의 체적저항이 낮아지게 되고, 태양전지 셀과 프레임 사이 전위차가 발생한다. 결국 여러 개의 태양전지 모듈이 직렬 연결된 어레이의 끝으로 갈수록, 태양전지 셀과 프레임 사이의 전위 차이는 증가하게 된다. 이러한 전위차가 존재한 상태에서 누설 전류가 발생하게 되어, 발전 효율이 급격하게 저하되는 PID(Potential Induced Degradation) 현상이 지속적으로 관찰된다.

LG화학의 본 발명은 광 투과율을 저하시키지 않으면서 체적저항을 개선하여 PID 현상을 지속적으로 방지할 수 있는 에틸렌/알파-올레핀 공중합체에 관한 것이다.

본 발명에 따른 에틸렌/알파-올레핀 공중합체는 하기 (a) 내지 (c) 조건을 충족한다.

(a) 190 ℃, 0.1 내지 500 rad/s 전단 속도 조건에서의 응력완화시간(Characteristic Relaxation Time, λ)은 10.0 ms(millisecond) 미만이고;

(b) 중량평균 분자량은 40,000 내지 150,000 g/mol이고; 및

(c) 분자량 분포는 1.5 내지 2.5이다.

LG화학은 본 발명에서 표 1과 같은 중합 조건으로 제조예1 내지 8의 에틸렌/알파-올레핀 공중합체를 제조하였다.

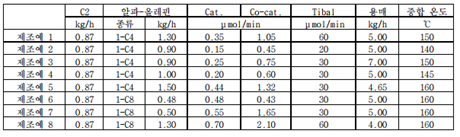

[표 1]  제조예1 내지 8의 에틸렌/알파-올레핀 공중합체의 중합조건

다음으로 에틸렌/알파-올레핀 공중합체의 종류, 단계 (S2) 및 단계 (S3)의 수행 횟수를 하기 표 2과 같이 실시예 및 비교예의 에틸렌/알파-올레핀 공중합체를 제조하였다.

S2 단계에서는 표 1의 제조예1 내지 8 중 선택되는 어느 하나의 에틸렌/알파-올레핀 공중합체 20 g과 헵탄 400 mL을 혼합하여 조성물을 제조한 후, 80 ℃에서 공중합체가 완전히 용해되어 육안 상으로 투명해질 때까지 교반하였다.

S3 단계에서는 상온으로 온도를 낮춘 후, 교반 중이던 이소프로필 알코올 1.4 L에 상기 투명한 조성물을 적가하였다. 적가 완료 후 액상 부분을 제거하고 고상으로 침전된 부분을 분리한 후, 110 ℃에서 48시간 동안 진공 건조하였다.

상기 단계 (S2) 및 단계 (S3)을 각각 표 2의 횟수만큼 반복 교대로 수행하여 실시예 및 비교예의 에틸렌/알파-올레핀 공중합체를 제조하였다.

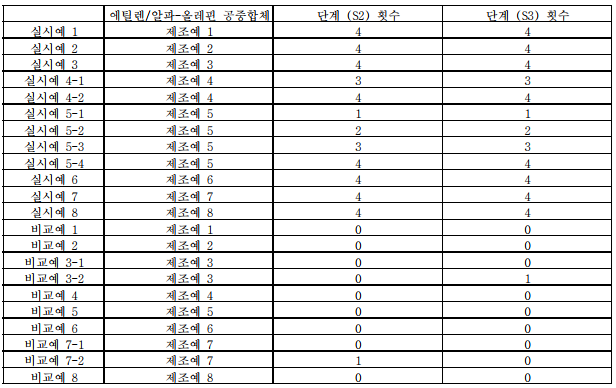

[표 2]  실시예 및 비교예의 에틸렌/알파-올레핀 공중합체의 제조

상기 실시예 및 비교예에서 제조한 에틸렌/알파-올레핀 공중합체에 대하여, 하기 방법에 따라 물성을 평가하여 표 3과 같다.

표 3을 참조하면 유기 용매 용해와 알코올 침전 단계를 수행하여 에틸렌/알파-올레핀 공중합체를 제조한 실시예들의 경우, 응력완화시간, Mw, MWD 모두 본 발명에서 특정한 수치범위를 충족하는 것을 확인하였다. 특히, 실시예 4-1과 4-2, 실시예 5-1 내지 5-4를 비교해보면, 유기 용매 용해와 알코올 침전을 반복하는 횟수가 증가할수록 고분자량이면서 MWD가 좁은 에틸렌/알파-올레핀 공중합체가 제조되었으며, 응력완화시간도 점점 짧아졌다.

한편, 비교예들의 경우, 에틸렌 및 알파-올레핀 단량체의 중합 후 유기 용매 용해, 알코올 침전 단계를 수행하지 않은 것들이다. 비교예 1 내지 7-2 등은 실시예 대비 응력완화시간이 현저히 높게 나타나고, 비교예 8은 MWD가 넓게 나타나, 본 발명에서 정의한 요건을 벗어나는 것을 확인하였다.

특히, 유기 용매와 알코올을 모두 사용하지 않은 비교예 뿐만 아니라, 유기 용매에 용해시키지 않고 알코올에 바로 침전시킨 비교예 3-2는 공중합체 사슬이 충분히 풀어지지 않아 알코올에 제대로 침전되지 못하여 저분자량 부분이 제거되지 못하였으며, 따라서 응력완화시간이 여전히 길게 나타난 것을 확인하였다. 또한, 유기 용매에 용해시키기만 하고 알코올에는 침전하지 않은 비교예 7-2의 경우도 분지형 저분자량 부분의 제거가 이루어지지 못하여 응력완화시간이 길게 나타났다.

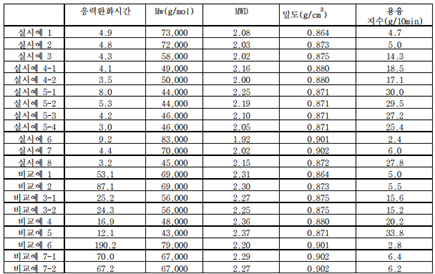

[표 3] 실시예 및 비교예의 물성평가

다음으로 실시예 및 비교예의 에틸렌/알파-올레핀 공중합체의 체적저항 및 광 투과율을 측정하였다.  표 4를 참조하면 본 발명에 따라 제조한 에틸렌/알파-올레핀 공중합체는 모두 우수한 체적저항 및 광 투과율을 구현할 수 있음을 확인하였다. 반면, 비교예와 같이, 본 발명의 요건 중 응력완화시간을 벗어나거나 MWD가 넓게 나타나는 등 본 발명 범위를 벗어나는 경우, 모두 체적저항이 저하되는 것을 확인하였다.

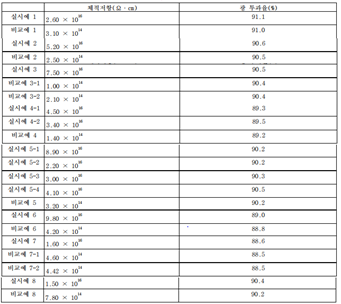

[표 4] 실시예 및 비교예의 체적저항 및 광 투과율 비교

LG화학의 본 발명에 따른 에틸렌/알파-올레핀 공중합체는 응력완화시간이 단축됨으로써 체적저항이 개선되어 전지전자 산업 분야에서 절연재로 다양하게 이용가능하다. 또한 광 투과성을 저하시키지 않으며 체적저항을 개선하여 외부에서 장기간 사용되는 태양전지의 성능저하를 방지하기 위한 봉지재 소재로 적합할 것으로 판단된다.

특허법인 ECM

변리사 최자영

jychoi@ecmpatent.com

02-568-2675

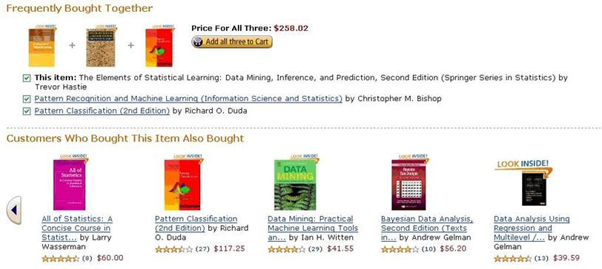

[Amazon의 추천엔진이 다른 고객이 보고 구매한 항목을 기반으로 제품을 추천하고 있다. [출처:Martechadvisor]

지금은 많은 기업에서 마케팅 방식으로 사용중인 ‘고객 경험 개인화(Customer Experience Personalization)’란 고객들의 이용 데이터를 기반으로 고객 경험을 형성하는 것이다. 우리가 흔히 접하는 추천엔진이 그 중 하나인데, 적절한 시간에 적절한 페이지에 추천 항목을 제공해 고객의 경험을 개선하는 것이다. 고객들이 좋아하지만 스스로 발견할 가능성이 낮은 항목을 먼저 제시해주어 발견을 돕기 때문이다. 이와 관련한 스티브 잡스의 불후의 명언도 있다 - “대부분의 경우에, 사람들은 당신이 그들에게 보여줄 때까지 그들이 원하는 것이 무엇인지 모른다.” 미국 Amazon의 엄청난 매출 성장 역시 고객의 구매내역, 장바구니에 있는 항목, 다른 고객이 보고 구매한 항목 등 개인화된 데이터를 성공적으로 통합하는 추천 알고리즘의 덕이라 할 수 있다.

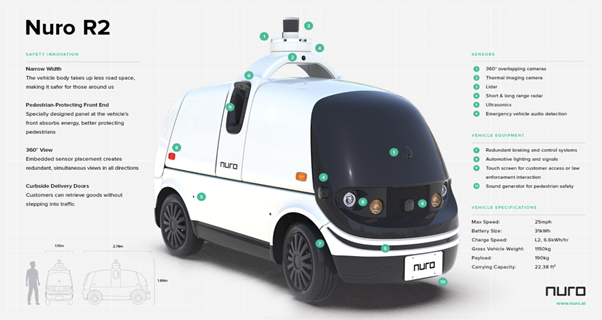

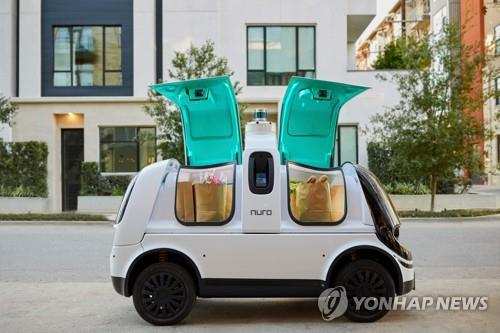

미국의 배달 자율주행차 스타트업 NURO는 자사의 배달 자율주행차에서 (Amazon과 같이 온라인이 아닌) 오프라인으로 사용자에게 제품을 추천하는 서비스를 고안하고 있다. 2018년 출원된 특허 “System and mechanism for upselling products on autonomous vehicles”를 통해 NURO에서 준비하고 있는 오프라인 방식의 제품 연쇄판매(Upselling) 시스템을 알아보고자 한다.

사용자는 평소와 같이 NURO의 배달 자율주행차로 물건을 주문한다. 배달차가 도착하고, 여러 물건 보관함 중 내가 주문한 물건이 담긴 첫번째 칸의 보안장치를 해제해 주문했던 물건을 무사히 전달받는다. 여기서 끝나지 않고, 배달차는 두번째 칸에서 사용자가 이전에 구매를 망설였던 물건을 추천한다. 직접 보니 구매욕이 치솟아 배달차의 현장 결제를 통해 두번째 칸의 물건도 추가 구매하기로 결정한다. 예시 상황을 들어 설명했지만, 이것이 NURO가 본 특허에서 제시하고 있는 배달 자율주행차를 이용한 연쇄판매 시스템이다.

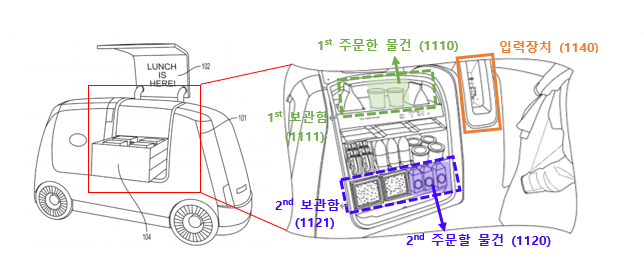

실시예를 통해 보면, 배달 자율주행차의 보관함은 개별 보안장치로 잠긴 여러 보관함으로 나누어져 있다. 사용자는 주문하면서 설정된 보안장치 해제 시스템(RFID, 터치패드, 음성인식 등)을 이용해 첫번째 보관함(1111)을 열어 주문한 물건(1110)을 꺼낸다. 이때 두번째 보관함에는 구매 예측 알고리즘에 의해 사용자가 구매할 것으로 예측된 물건(1120)이 들어 있는데, 구매 예측 알고리즘은 기계학습 알고리즘으로 사용자의 구매이력 데이터와 주문한 물건(1110)에 기초하여 사용자가 구매할 물건(1120)을 예측한다. 사용자는 두번째 보관함의 구매 예측 물건(1120)을 구매할 것인지 결정하고, 구매를 결정한다면 입력장치(1140)에 주문을 넣고 두번째 보관함(1121)을 열어 물건(1120)을 꺼내어 갈 수 있다. 이 과정에서 두번째 보관함(1121)에 연결된 센서가 물건(1120)의 존재를 감지해 물건의 추가 판매 여부를 확인하게 된다.

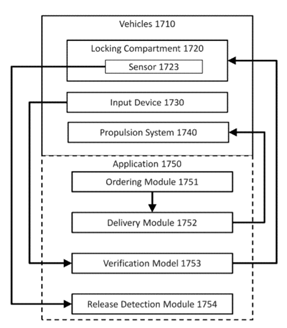

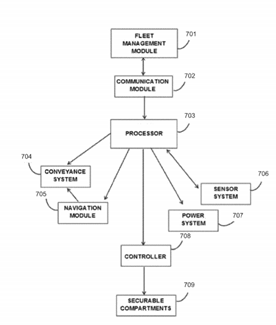

위 순서도로 배달차(1710)와 애플리케이션(1750)의 구성을 확인할 수 있다. 배달차(1710)는 보안장치가 달려있는 보관함(1720), 사용자 본인인증이나 추가 주문을 입력 받는 장치(1730), 그리고 자율주행시스템(1740)으로 구성된다. 보관함(1720)에는 보안장치를 해제하기 위해 사용자로부터 해제 신호를 입력 받는 센서와 진열된 물건의 존재 여부를 감지하는 센서(1723)가 포함되어 있다. 서버 애플리케이션(1740)은 사용자로부터 주문을 받는 모듈(1751), 배달차에 배달 업무를 할당하는 배달 지시 모듈(1752), 사용자가 앱을 사용하기 위해서나 보관함의 안전장치를 해제하는데 필요한 사용자 인증 모듈(1753), 그리고 물건이 보관함의 센서를 통해 정상 판매된 것으로 인식되었는지 여부를 확인할 수 있는 판매 감지 모듈(1754)로 구성된다.

이러한 사용자 인증 및 물건이 보관함에 있는지 여부를 감지하는 센서를 이용하여, 2번째 보관함에 들어 있는 물건을 현장 주문을 통해 보안문제 없이 추가 구매할 수 있다. Nuro의 비즈니스 모델에서 도출된 온라인과 오프라인이 결합된 새로운 형태의 고객 경험 개인화의 예로, 기존의 온라인 고객 경험과 차별화되는 현장 보안 시스템에서 특허 포인트를 도출한 좋은 예이다.

특허법인ECM

변리사 이은심

eslee@ecmpatent.com

02-568-2632

1,3-부타디엔(1,3-butadiene)은 석유화학 제품의 중간체로서 전 세계적으로 그 수요와 가치가 점차 증가하고 있다. 상기 1,3-부타디엔은 납사 크래킹, 부텐의 직접 탈수소화 반응, 부텐의 산화적 탈수소화 반응 등을 이용해 제조되고 있다.

그러나 납사 크래킹 공정은 높은 반응 온도로 인해 에너지 소비량이 많을 뿐만 아니라, 1,3-부타디엔 생산만을 위한 단독 공정이 아니기 때문에, 1,3-부타디엔 이외에 다른 기초 유분이 잉여로 생산된다는 문제가 있다. 반면, 부텐의 산화적 탈수소화 반응은 금속산화물 촉매의 존재 하에 부텐과 산소가 반응하여 1,3-부타디엔과 물을 생성하는 반응으로, 안정한 물이 생성되므로 열역학적으로 매우 유리한 이점을 갖는다.

부텐의 산화적 탈수소화 반응용 촉매로 널리 알려진 페라이트 계열 촉매는 일반적으로 공침법에 의해 합성되는데, 공침법으로 합성된 촉매는 산화적 탈수소화 반응에 활성인 결정구조와 비활성인 Fe2O3 결정구조가 공존하는 것으로 알려져 있다. 따라서 촉매 합성 시 비활성인 Fe2O3 결정구조를 감소시키거나, 비활성인 결정구조가 일정 수준 이상 존재하더라도 활성이 우수한 촉매를 제조하는 기술에 대한 연구를 필요로 하였다.

LG화학의 본 발명은 공침법을 사용하면서도 비활성 결정인 α-Fe2O3 상을 감소시킬 수 있는 아연 페라이트 촉매의 제조하는 방법 및 이를 의헤 제조된 촉매를 사용한 부타디엔의 제조방법에 관한 것이다.

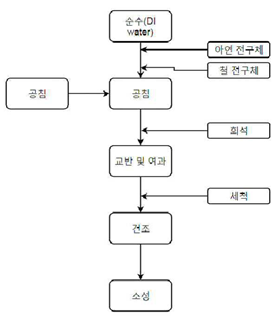

[그림1] 본 발명의 실시예에 따른 아연 페라이트 촉매의 제조방법

그림1을 참조하면, 본 발명에 따른 아연 페라이트 촉매의 제조방법은 아연 전구체, 철 전구체 및 물을 포함하는 금속 전구체 수용액을 제조하는 단계; 상기 금속 전구체 수용액의 철과 아연을 공침시켜 공침 용액을 제조하는 단계; 희석 용액을 이용하여 상기 공침 용액을 희석하는 단계; 상기 희석된 공침 용액에 세척 용액을 가하여 세척하는 단계; 공침물을 얻는 단계; 및 상기 공침물을 소성하는 단계를 포함한다.

본 발명에서 그림2와 같은 단계를 수행하여 비교예의 아연 페라이트 촉매를 제조하였으며, 그림1과 같이 비교예와 비교하여 공침 용액을 세척하기 전에 공침용액에 희석용액(물)을 투입하여 희석하는 단계를 더 수행하여 실시예1 내지 3의 아연 페라이트 촉매를 제조하였다.

[그림2] 비교예의 아연 페라이트 촉매의 제조방법

ZnFe2O4와 α-Fe2O3의 형성 비율을 비교하기 위하여 상기 비교예와 실시예에서 제조된 아연 페라이트 촉매의 XRD(X-Ray Diffraction) 분석을 시행하였다. 비교예 및 실시예에서 제조된 아연 페라이트 촉매의 XRD 도면을 그림3과 같다.

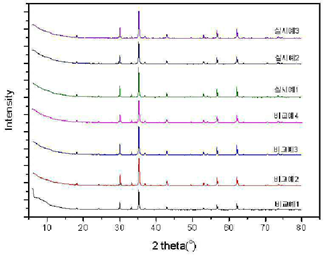

[그림3] 실시예 및 비교예 촉매의 XRD(X-Ray Diffraction) 분석결과

ZnFe2O4에 해당하는 peak{(220), (311), (222), (400), (422), (511), (440) 위치}의 면적과 α-Fe2O3에 해당하는 peak(각도: 104)의 면적의 비율이 각 상(phase)의 중량비에 해당한다.

구체적으로, Bruker XRD 장비 내 프로그램인 TOPAS로 ZnFe2O4와 α-Fe2O3의 peak를 등록 후, 시뮬레이션을 통해 계산되는 방식으로 각각의 main peak를 기준으로 peak의 면적 비율을 계산하였다

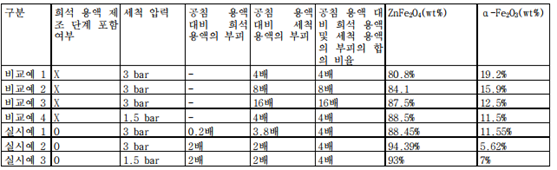

[표 1] ZnFe2O4와 α-Fe2O3의 형성 비율을 분석 평가

표 1은 ZnFe2O4와 α-Fe2O3의 형성 비율을 분석한 결과이다. 표 1을 참조하면, 공침 용액 대비 희석 용액 및 세척 용액의 부피의 합의 비율을 4배에서 16배로 증가시키는 경우, α-Fe2O3 상(phase)이 감소하는 것을 확인할 수 있었다(비교예 1 내지 3). 다만, 세척액의 부피가 증가하는 경우, 세척액이 폐수로 처리되어야 하므로 처리 비용이 증가하는 문제가 있다.

LG화학은 세척 단계 전에 미리 공침 용액을 희석하는 단계를 포함하는 경우 α-Fe2O3 상(phase)이 더욱 감소하는 것을 확인할 수 있었다(비교예 1 및 실시예 1 내지 3 비교). 즉, 희석 용액 및 세척 용액의 총합을 동일하게 사용하는 경우에, 미리 희석하는 단계를 포함하는 경우 세척 효율이 향상될 수 있다.

또한, 희석 용액 및 세척 용액의 총합을 동일하게 사용하는 경우라도 희석 용액의 부피 또는 세척 압력을 조절하는 경우 α-Fe2O3 상(phase)이 더욱 감소하는 것을 확인할 수 있었다(실시예 1 내지 3).

다음으로 제조된 촉매를 이용하여 산화적 탈수소화 반응으로 1,3-부타디엔을 제조하고, 반응물 및 생성물의 전환율, 수율 및 선택도를 평가하여 표 2에 나타내었다.

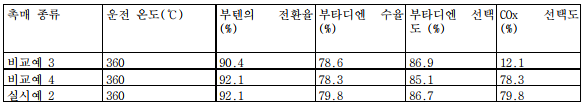

[표 2] 1,3-부타디엔을 제조시 촉매의 활성 비교

표 2를 참조하면, 비교예 3 및 4의 아연 페라이트 촉매의 경우, α-Fe2O3 상(phase)이 다수 형성된다. 이로 인하여 부텐의 전환율 및 부타디엔의 선택도가 본 발명에 따른 실시예 2의 아연 페라이트 촉매와 대비하여 낮은 수치를 가지는데, 이로부터 실시예 2의 아연 페라이트 촉매가 비교예 3 및 4의 아연 페라이트 촉매 대비 활성이 우수하다는 것을 확인할 수 있었다.

LG화학의 본 발명에 따른 아연 페라이트 촉매의 제조방법을 이용하면, 아연 페라이트 촉매의 α-Fe2O3상(phase)을 감소시키고, 비활성 결정으로 인핸 촉매의 활성이나 안정성이 떨어지는 문제점을 개선할 수 있다. 따라서 부텐의 산화적 탈수소화에 사용되는 종래의 아연 페라이트 촉매 대비 높은 1,3-부타디엔 수율을 얻을 수 있어  1,3-부타디엔 생상 공정 효율을 개선하고 생산비용을 절감하는데 유용할 것으로 판단된다.
